144F2機のスプリアス測定　　　　　　　　ホームに戻る

◆新スプリアス規格(2025/11/14)
デジタルの時代に逆行してアナログ回路で組んだ144F2機ですが、FT817で会得した手法でスプリアスを測定してみましょう。　なお、以下の測定に関しては現時点で私が理解している範囲で進めており、理解不足の点があれば今後修正していきます。

　JARDの資料より

無線設備規則　第一章　第二節　第七条　別表第三号（令和5年12月22日施行)　から抜粋

今回の測定は下表の赤字部が該当

基本周波数帯、モード	空中線電力	帯域外領域	スプリアス領域	BN(必要周波数帯)	±2.5BN
30MHz以下 (41項にアマチュア用の例外規定あり)	1W～5W	50mW以下かつ40dB	50μW以下	4kHz未満	±10kHz
30MHz以下 (41項にアマチュア用の例外規定あり)	1W以下	100μW以下	50μW以下	4kHz未満	±10kHz
50～54MHz	1W～50W	1mW以下かつ60dB	60dB	25kHz未満	±62.5kHz
50～54MHz	1W以下	100μW以下	50μW以下
144～146MHz、FM(F3E)	1W～50W	1mW以下かつ60dB	60dB
144～146MHz、FM(F3E)	1W以下	100μW以下	50μW以下
430～440MHz (10項にアマチュア用の例外規定あり)	1W～50W	1mW以下かつ60dB	60dB
430～440MHz (10項にアマチュア用の例外規定あり)	1W以下	100μW以下	50μW以下

不要発射測定周波数範囲

送信周波数の範囲	測定周波数範囲
9kHz～100MHz	9kHz～1GHz
100MHz～300MHz	9kHz～第10高調波
300MHz～600MHz	30MHz～3GHz
600MHz～5.2GHz	30MHz～第5高調波

◆LPFの追加(2025/11/14)

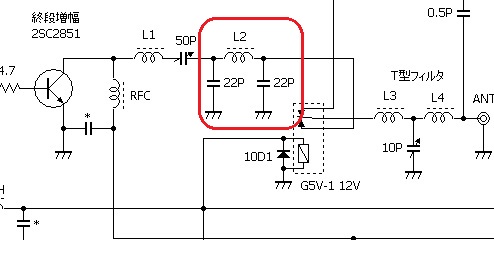

スプリアスとしては規格の50μW以内にはなんとか納まりましたが、もう少し改善したいため終段の後にLPFを1段追加しました。

◆測定系統図(2025/11/14)

帯域外領域

◆無変調で測定(2025/11/14)

JARDの資料では帯域外領域でのスプリアス測定は「搬送波を無変調で送信、占有周波数帯域幅の外側のスプリアスを測定」となっています。
測定系統図においてVRを左に回し切った状態を「無変調」とします。

◆帯域外領域の測定(2025/11/14)

144F2→BNC/SMA変換コネクタ→30dBアッテネータ→SMAケーブル→スペアナ　の順に接続する。
スペアナは145.000MHzを中心に±100kHz(144.9MHz～145.1MHz)を表示するよう設定する。
必要周波数帯BNは25kHz未満、帯域外領域は±100kHz、RBWは200Hz。
帯域外領域では3T=144.9841MHzの-57.4dBm(1.81μW)が最大であり、規格の100μW以下に入りました。

測定環境							スプリアス
周波数	電波形式	搬送波電力	必要周波数帯幅	帯域外領域	RBW	アッテネータ	周波数	強度	規格限度値	判定
145.000MHz	F3E	0.6W (28dBm)	25kHz	±100kHz	200Hz	30dB	144.9841MHz	1.8μW	100μW以下	適合

　帯域外領域の測定

スプリアス領域

◆スプリアス領域(2025/11/14)
スプリアス領域における測定方法は、「正弦波1kHzで最大周波数偏移の70%に設定後、疑似音声に切り替え10dB増加」とのことで、1000Hzの正弦波と疑似音声の音源が必要です。音源のサイト→ITU-T G.277準拠疑似音声発生サイト

◆周波数偏移(2025/11/14)

最大周波数偏移を±5kHzとし、測定時はその70%の±3.5kHzとします。
「疑似音声に切り替え10dB増加」とあり、音源サイトの画面は下のように「Gain -20dB」がデフォルトなので、これを-10dBにします。
JARDの資料にはJ3E、A3E、H3Eは「同じレベルの疑似音声に切り替え」と書いてありますが、F3Eは「同じレベル」とは書いてありません。上記音源サイトの出力電圧をしらべると「1000Hz正弦波 -20dB」よりも「疑似音声 -20dB」の方が4割ほど電圧が高いため、ここは同じレベルに揃えてから10dB増加(3.16倍)すべきではないかと思います。

　音源サイトの画面

◆スプリアス領域の測定(2025/11/14)

パソコン（1000Hz)→144F2→BNC/SMA変換コネクタ→30dBアッテネータ→スペアナ　の順に接続する。
スペアナの周波数範囲を144.990MHz～145.010MHzに設定する。
周波数偏移がほぼ±3.5kHzになるようVRを調整し、その時の電圧を低周波電圧計で読む。(4mVでした)
音源を疑似音声に切り替え、1000Hzの時と同じ電圧(4mV)になるよう音量を調整する。
パソコン画面の音源のGainを-10dBに増やす。（デフォルトは-20dB)
スペアナの周波数を9kHz～1.5GHzに設定する。
スプリアスとしては2Tの290.6MHzが-50.2dBm(9.6μW)で観測できました。

測定環境					スプリアス
周波数帯	電波形式	搬送波電力	測定周波数範囲	アッテネータ	周波数	強度	規格限度値	判定
145.000MHz	F3E	0.7W (27dBm)	9kHz～1.5GHz	30dB	290.6MHz	9.6μW	50μW以下	適合

　　
（左）1000Hz正弦波　周波数偏移±3.5kHz　（右）疑似音声に切り替え+10dB

　スプリアス領域の測定(9kHz～1.5GHz)

◆測定を終えて(2025/11/14)
SSBのリグは多数作ってきましたがFMは経験がなく、暗中模索の中で作ったものの消化不良のまま押し入れの中で10年以上眠っていました。今年になってスペアナを手に入れ、JARDのスプリアス測定に関する資料を参考に、FMモードの測定を経験したことがきっかけとなって再生を思いつき、何とかFMのリグに仕上げることが出来ました。自分にとって未踏の分野でも、同じ経験を何度か繰り返すことによって次第に判断基準が身に付き、更に適切な測定器があれば絶対的評価を下すことが出来ます。根底にあるのは「出来ることが1つ増えた」という満足感で、それが行動の原点なのでしょう。

＜完了＞
