◆はじめに(2007/05/19)
移動運用で八木では準備が大変だがホイップでは物足りないというとき、組み立てと分解があっという間に出来る移動用GPを作ってみました。2007年度8J3Pでの運用に使い、実績も出来ましたので紹介します。


2007/5/13 8J3P/3 西宮市・東六甲展望台へ移動運用しFT817(1W)にて名古屋市(約170km)と144/430にて59で交信できました。

◆電気的な構造は
 144MHzでは1/4λ、430MHzでは5/8λとして動作します。

◆給電部の機械的構造

  1. Φ8×100mmのベークボビンに、直径合わせおよび補強用としてΦ6×50mmのボビンを差し込みます。
  2. ラジエータはΦ2×430mmのピアノ線を使い、ボビンに固定する部分には、Φ4×8mmのスペーサを半田付けしましたが、スペーサがない場合はΦ1のスズメッキ線を巻いて半田あげすればよいでしょう。
  3. ラジアルもΦ2のピアノ線を使い、144用には520mm、430用には170mmに切ったものを2本ずつ準備します。そして先端にDST2−3.5の圧着端子をかしめ、半田付けしておきます。
  4. ベークボビンの先端から40mmの位置に3.2mmの穴を貫通してあけ、そこにM3×30mmのビスと蝶ナットを使い、適当にスペーサを入れてラジアルを固定します。

部品表

NO 項目 寸法 数量
1 ピアノ線 Φ2×430mm 1
2   Φ2×520mm 2
3   Φ2×170mm 2
4 ベークボビン Φ8×100mm 1
5   Φ6×50mm 1
6 スペーサ Φ6×3mm 3
7   Φ4×8mm 1
8 ビス M3×30mm 1
9 蝶ナット M3 1
10 圧着端子 DST2−3.5 4
11 スズメッキ線 Φ0.8×120mm程 1
12 同軸3D2V 3m 1
13 BNCコネクタ 3D2V用オス 1
14 バインド線 200mm程 1

◆配線方法

  1. ベークボビンの先端から40mmの位置に2mmの穴を貫通して開けておきます。
  2. コイルはΦ0.8のスズメッキ線を使い、ラジエータに半田付けしたあと、3回スペース巻きにして、先ほどの穴に通し、1周回して半田付けし固定します。
  3. 同軸3D2Vの先端を図のように加工し、芯線はコイルに半田付け、網線は左右に分け、スペーサに半田付けします。
  4. 同軸はバインド線(タコひもでも良い)でベークボビンに2箇所しばりました。


4.5m渓流用釣竿の下から6段目の内径が約8mmなので、そこに差し込むだけです。

◆調整方法

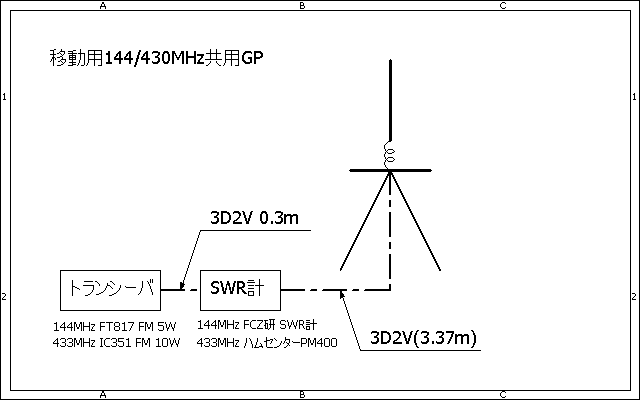

トランシーバ→SWR計→144/430アンテナ の順に接続します。430MHzFMモードで送信し、SWRが下がるようコイルのピッチを調整し、1.5以下になればOKです。念のため144でもSWRを確認しておいてください。長さどおりに作ればSWRは下がるはずですが、大きく外れる場合は、長さや接続に間違いがないかよく確認してください。調整が終われば熱収縮チューブでコイル部分を固定しておきます。

◆収納
使い終わればネジを緩めラジアルをラジエータ側に倒し、同軸を束ねればおしまい。長さは渓流用の釣竿56cmとほぼ同じです。また質量は3D2V同軸3m込みで210gになりました。



◆おまけ
このアンテナは釣竿のポールに固定するように作っていますが、ラジエータの先端にリング状に加工したΦ1のスズメッキ線を半田付けしています。場所によっては木から吊り下げたり、ポールにぶら下げて窓から突き出したりと、使い分けが出来ます。

<完了>
