◆トラップとは(2025/7/4)
トランシーバーを作るには逓倍や周波数変換をするため、主信号に対しスプリアスという不要成分が現れます。それをLPFやBPFを通して主信号のみ取り出そうとしますが、取り切れない成分が残ることがあります。そんな時に特定の周波数成分を減衰させるのがトラップ（わな）です。

　特性線図

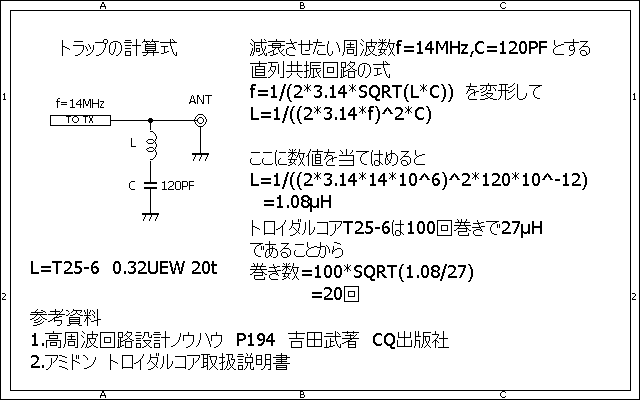

◆トラップの計算式(2025/7/4)

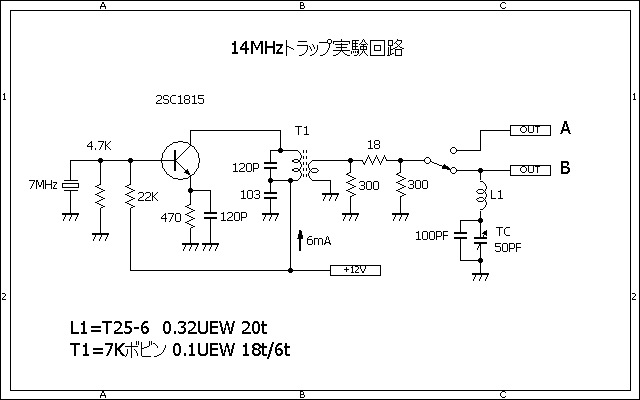

◆回路実験(2025/7/4)
7MHzの水晶発振回路を組み、出力部にはインピーダンスの整合を取るため-3dBのアッテネータを入れます。

◆波形観測(2025/7/4)

1. スペアナの入力端子には30dBの固定アッテネータを入れました。
2. 7MHzの水晶発振器を発振させ、スペアナの入力端子をA及びB点に接続し、その時の波形を調べます。
3. 水晶発振器出力のA点では多くの高調波が現れました。
4. B点に切り替え、TCを回して14MHzの信号を小さくすると、22dBc減衰しました。
5. 下の画像を見ると「まだ残っている」と思えますが、トラップ単体で取り切ることはできないため、前段にLPFを入れて減衰させ、最後にトラップで狙い撃ちするのが良いように思います。

　→　
（左）トラップなし　（右）トラップあり

＜完了＞

参考文献

1. 高周波回路設計ノウハウ　P194　吉田武著　CQ出版社
2. アミドン　トロイダルコア取扱説明書
