◆新スプリアス規格(2025/8/22)
144H5機における　①帯域外領域　②スプリアス領域　について測定してみます。なお、以下の測定に関しては現時点で私が理解している範囲で進めており、理解不足の点があれば今後修正していきます。また、何度かデータを取り直しており、測定したときの電池電圧やトリマの位置によって0.5W～0.7Wまでバラつきがあります。中を取って0.6Wとしますが、統一性がない点はご容赦ください。

　JARDの資料より

無線設備規則　第一章　第二節　第七条　別表第三号（令和5年12月22日施行)　から抜粋

今回の測定は下表の赤字部が該当

基本周波数帯、モード	空中線電力	帯域外領域	スプリアス領域	BN(必要周波数帯)	±2.5BN
30MHz以下、SSB (41項にアマチュア用の例外規定あり)	1W～5W	50mW以下かつ40dB	50μW以下	4kHz未満	±10kHz
30MHz以下、SSB (41項にアマチュア用の例外規定あり)	1W以下	100μW以下	50μW以下	4kHz未満	±10kHz
50～54MHz、SSB(J3E)	1W～50W	1mW以下かつ60dB	60dB	25kHz未満	±62.5kHz
50～54MHz、SSB(J3E)	1W以下	100μW以下	50μW以下
144～146MHz、SSB(J3E)	1W～50W	1mW以下かつ60dB	60dB
144～146MHz、SSB(J3E)	1W以下	100μW以下	50μW以下
430～440MHz、SSB(J3E) (10項にアマチュア用の例外規定あり)	1W～50W	1mW以下かつ60dB	60dB
430～440MHz、SSB(J3E) (10項にアマチュア用の例外規定あり)	1W以下	100μW以下	50μW以下

不要発射測定周波数範囲

送信周波数の範囲	測定周波数範囲
9kHz～100MHz	9kHz～1GHz
100MHz～300MHz	9kHz～第10高調波
300MHz～600MHz	30MHz～3GHz
600MHz～5.2GHz	30MHz～第5高調波

◆T型フィルタとLPFを追加(2025/8/22)
144H5機のスプリアスは2倍波の43μWが最大でギリギリ規格内には収まっていますが、満足できる数値ではないためフィルタを追加した基板を新作しました。2SC1906の入力段にT型フィルタ(A)、2SC1970の出力段にLPF(B)を入れました。

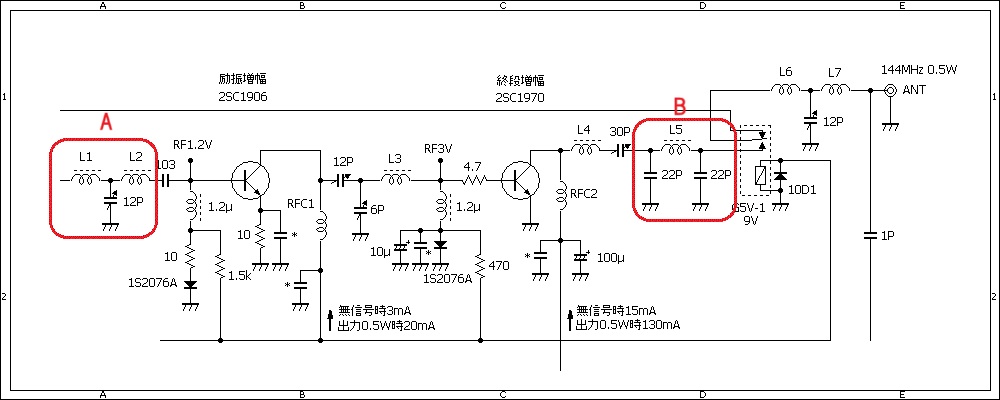

　追加したフィルタ

◆帯域外領域の測定(2025/8/22)

144h5機（144.200MHzを発振、無変調）→BNC/SMA変換コネクタ→SMAケーブル→スペアナ　の順に接続する。
スペアナは144.200MHzを中心に±65kHzを表示する。
必要周波数帯BNは25kHz未満、帯域外領域は±62.5kHz、RBWは200Hz。
帯域外領域では　2T=144.2189MHz　の　-65.7dBm(269fW)　が最大であり、規格の100μW以下である。

測定環境							スプリアス
周波数	電波形式	飽和電力	必要周波数帯幅	帯域外領域	RBW	アッテネータ	周波数	強度	規格限度値	判定
144.2MHz	J3E 無変調	0.6W (27.8dBm)	25kHz	±62.5kHz	200Hz	なし	144.2189MHz	269fW	100μW以下	適合

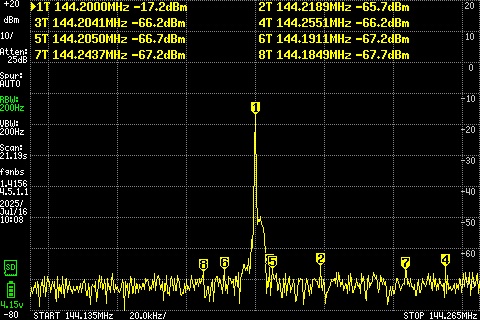

　帯域外領域の測定

◆スプリアス領域の測定(2025/8/22)

パソコン(1500Hz)→144H5機→パワー計の順に接続する。
パソコン(1500Hz)の音を大きくし、パワー計が飽和した電力の80%程(≒0.5W)になるよう音を絞り、低周波電圧計（ミリバル）の値を読む。（5.5mVでした）
パソコン（疑似音声)→144H5機→パワー計の順に接続し、1500Hzの時と同じ低周波電圧(5.5mV)になるよう疑似音声の音量を調整します。
なお疑似音声の”ザー”という音は音量が一定ではなく電圧計の針は細かく振れます。また出力は1500Hz時に比べ約1/3 (0.15W)に減りました。
パソコン（疑似音声)→144H5機→BNC/SMA変換コネクタ→30dBアッテネータ→スペアナ　の順に接続する。
スプリアスとしては2Tの287.3MHzが-59.1dBm(1.2μW)で観測できました。

測定環境					スプリアス
周波数帯	電波形式	飽和電力	測定周波数範囲	アッテネータ	周波数	スプリアス	規格限度値	判定
144.2MHz	J3E	0.6W (27.8dBm)	9kHz～1.5GHz	30dB	287.3MHz	1.2μW	50μW以下	適合

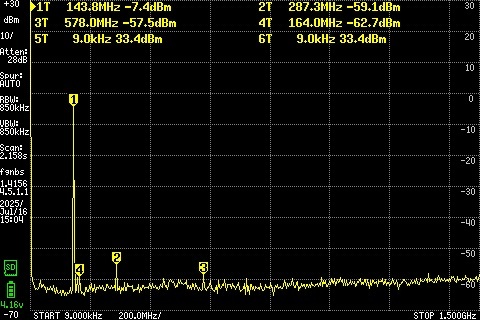

　スプリアス領域の測定(9kHz～1.5GHz)

＜完了＞
