LPF（ローパスフィルタ）　　　　　　　　　ホームに戻る

◆ローパスフィルタ(2025/6/20)
送信機は必要な周波数の電波だけを発射できれば良いのですが、周波数変換や逓倍をすると不要成分が現れるため、複同調を回路の途中に入れてスプリアス対策をします。そしてアンテナにつながる最後の関門としてLPFが存在します。設計周波数以上の高調波を減衰させるため、HFのマルチバンダー機には有効と思います。

　特性線図

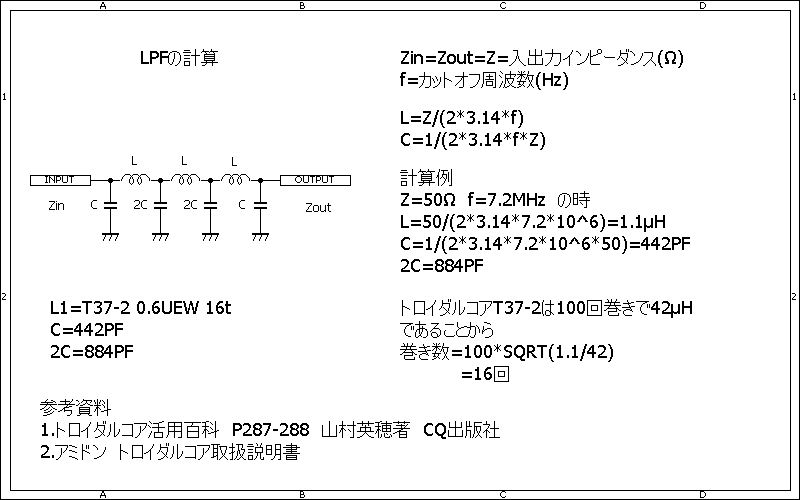

◆LPFの計算(2025/6/20)

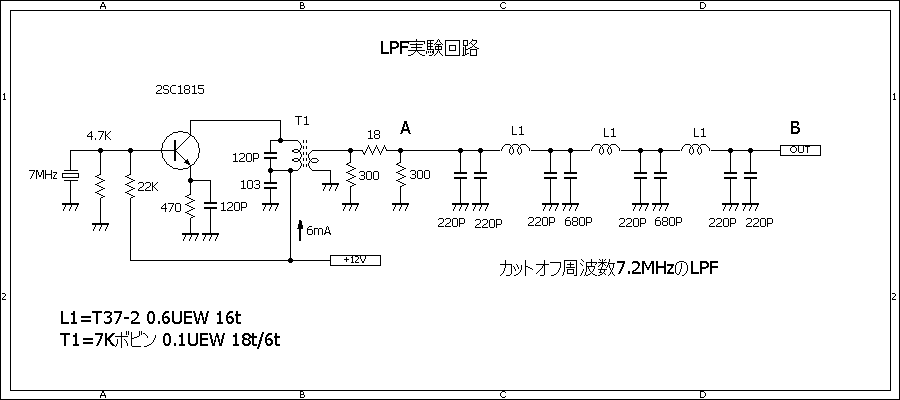

◆回路実験(2025/6/20)
7MHzの水晶発振器を組み、出力部にはインピーダンスの整合を取るため-3dBのアッテネータを入れます。

◆波形観測(2025/6/20)
スペアナの入力端子には30dBの固定アッテネータを入れました。

1. 7MHzの水晶発振器を発振させ、スペアナの入力端子をA,B各点に接続し、その時の波形を記録します。
2. 水晶発振器出力のA点では多くの高調波が観測できます。
3. LPFを通すと14MHzの2次高調波が48.7dBcで残り、他はノイズに埋もれており、およそ35dBの減衰が得られました。

　
（左）A点：LPFなし　（右）B点：LPFあり

＜完了＞

参考文献

1. トロイダルコア活用百科　山村英穂著 CQ出版社
2. 高周波回路の設計・製作　鈴木憲次著　CQ出版社
