7H5機のスプリアス測定　　　　　　　　　ホームに戻る

◆新スプリアス規格(2025/9/19)
7H5機における　�@帯域外領域　�Aスプリアス領域　について測定してみます。なお、以下の測定に関しては現時点で私が理解している範囲で進めており、理解不足の点があれば今後修正していきます。

　JARDの資料より

無線設備規則　第一章　第二節　第七条　別表第三号（令和5年12月22日施行)　から抜粋

今回の測定は7H5機であり、下表の赤字部が該当します。

不要発射測定周波数範囲

◆トラップの追加(2025/9/19)

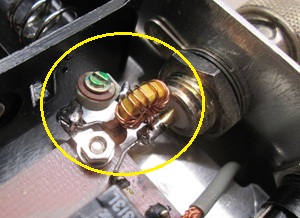

7H5機の出力には3段のLPFを入れていますが、スプリアスは2倍波の47μWが最大で規格内にはギリギリ収まってはいるものの、これでは不安なので14MHzのトラップを追加しました。

◆測定系統図(2025/9/19)

1. 音源として1500Hzの正弦波と疑似音声を使いますが、これはITU-T G.277準拠疑似音声発生サイト、またはCQ出版のダウンロードサイト疑似音声発生器の製作を利用します。
2. 正弦波と疑似音声の電圧を測定できる低周波電圧計が必要です。

◆搬送波電力の測定(2025/9/19)

1. 7H5機のアンテナ端子にパワー計を接続し、針の振れが止まるまで1500Hzの音を大きくすると2.5Wを示しました。
2. スペアナに接続するアッテネータはSMA型の10dB+30dB=40dBを使います。
3. 7H5機の周波数を7.100MHzに設定し、スペアナの周波数を7.090〜7.110MHzに設定すると1T=-5.9dBm(2.57W)となり、パワー計と同等の値を示しました。
4. SSBの飽和電力は2.5Wとします。

　搬送波電力

帯域外領域

◆無変調で測定(2025/9/19)

1. JARDの資料では帯域外領域でのスプリアス測定は「搬送波を無変調で送信、占有周波数帯域幅の外側のスプリアスを測定」となっています。
2. 測定系統図においてVRを左に回し切った状態を「無変調」とします。

◆帯域外領域の測定(2025/9/19)

1. 7H5機→BNC/SMA変換コネクタ→SMAケーブル→スペアナ　の順に接続する。
2. スペアナは7.090MHz〜7.110MHzを表示するよう設定します。
3. 必要周波数帯BNは4kHz未満、帯域外領域は±10kHz、RBWは200Hz。
4. 帯域外領域では　3T=7.09735MHz　の　-83.1dBm(4.9fW)　が最大であり、34dBm-(-83.1dBm)=117.1dBc　となり、規格の50mW以下かつ40dBに納まっています。

　帯域外領域のスプリアス

スプリアス領域

◆音源の準備(2025/9/19)
スプリアス領域における測定方法は、「1500Hzの変調をかけSSBの飽和する電力を確定し、その80%になった変調入力レベルと同じ疑似音声入力とする」とのことで、1500Hzの正弦波と疑似音声の音源が必要です。疑似音声のサイト　→　ITU-T G.277準拠疑似音声発生サイト、　またはCQ出版社ダウンロードサイト　→　疑似音声発生器の製作

◆スプリアス領域の測定(2025/9/19)

1. パソコン(1500Hz)→7H5機→パワー計の順に接続する。
2. パソコン(1500Hz)の音を大きくし、パワー計が飽和した電力の80%(2W)になるよう音を絞り、低周波電圧計（ミリバル）の値を読む。（5mVでした）
3. パソコン（疑似音声)→7H5機→パワー計の順に接続し、1500Hzの時と同じ低周波電圧(5mV)になるよう疑似音声の音量を調整します。
4. なお疑似音声の”ザー”という音は音量が一定ではなく電圧計の針は細かく振れていました。また出力は1500Hz時に比べ1/3程(0.7W)に減りました。
5. パソコン（疑似音声)→7H5機→BNC/SMA変換コネクタ→30dBアッテネータ→スペアナ　の順に接続する。
6. スプリアスとしては2Tの476.6MHzが-59.7dBm(1.07μW)で観測できましたが、現れる周波数はスキャンの都度変化しており、これをスプリアスと呼んでよいのかは疑問です。

　9kHz〜1GHzの波形

＜完了＞

参考資料

1. 総務省無線設備規則
2. JARDのスプリアスに関する資料
3. CQ出版社　ダウンロードサイト　疑似音声発生器の製作
4. ITU-T G.277準拠疑似音声発生サイト
