T型フィルタ　　　　　　　　ホームに戻る

◆T型フィルタ(2025/6/27)

1. コイルが2個とトリマコンデンサが1個の簡単な構成で、FCZ誌（73号 1981年5月）に「50MHz T型フィルタとその設計」という記事で紹介されました。
2. 文面によれば1970年9月号のCQ誌に故JA1FG梶井OM（JARL初代会長）が、アマチュア向けとして発表されたものと書かれています。
3. ローパスフィルタのT型回路では、コイルのQが高くなると肩の部分が持ち上がりますが、その部分がBPFのように動作する特性を利用したもののようです。
4. 空芯コイルを使う場合は空芯単層コイルのページをご覧ください。

　　特性線図

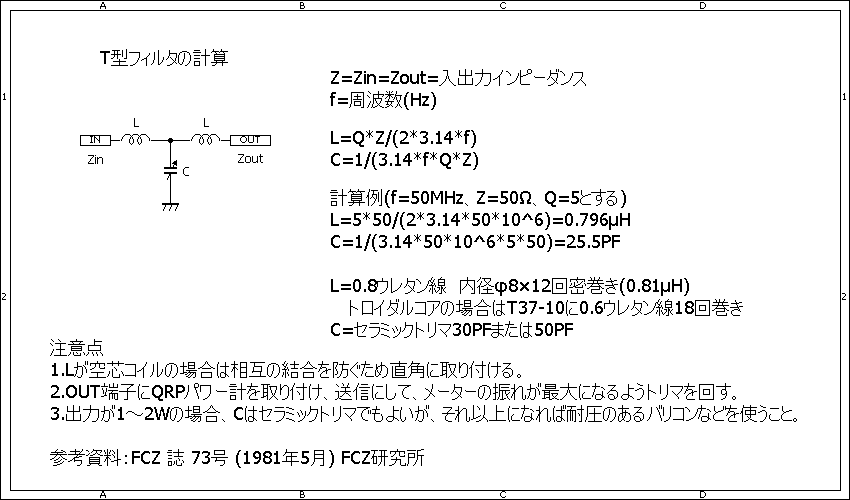

◆T型フィルタの計算(2025/6/27)

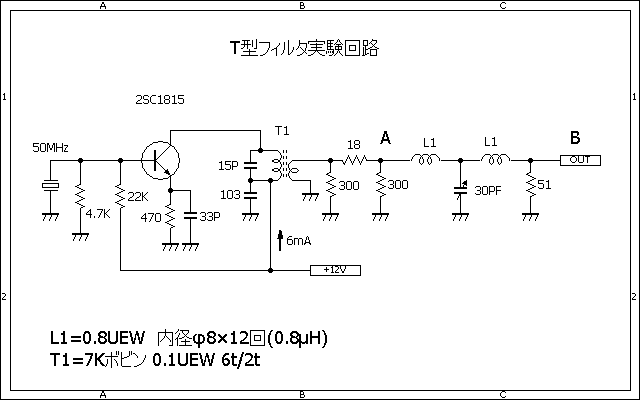

◆回路実験(2025/6/27)
50MHzのオーバートーン水晶を使って発振回路を組み、出力部にはインピーダンスの整合を取るため-3dBのアッテネータを入れます。

　　　（左）実験風景　（右）空芯コイルは直角に取付

◆波形観測(2025/6/27)

1. スペアナ(tinySA Ultra)スペアナの入力端子には30dBの固定アッテネータを入れました。
2. 50MHzの水晶発振器を発振させ、スペアナの入力端子をA及びB点に接続し、その時の波形を調べます。
3. 水晶発振器出力のA点では多くの高調波が現れました。
4. T型フィルタを通すと50MHz以外の信号が30dBc程減衰しました。

　

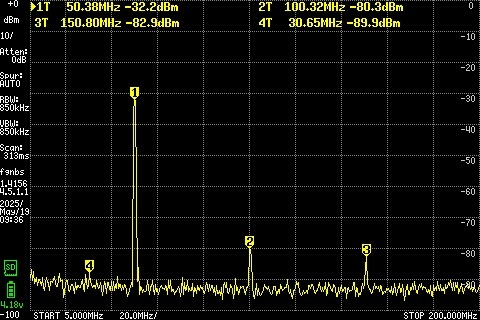

（左）A点：フィルタ通過前　（右）B点：フィルタ通過後

＜完了＞

参考文献

1. FCZ誌 73号　1981年5月　FCZ研究所
2. 高周波回路設計ノウハウ　吉田　武著　CQ出版社
3. トロイダルコア活用百科　山村英穂著　CQ出版社
